玻璃鋼儲(chǔ)罐在生產(chǎn)中應(yīng)該注意的問題有哪些

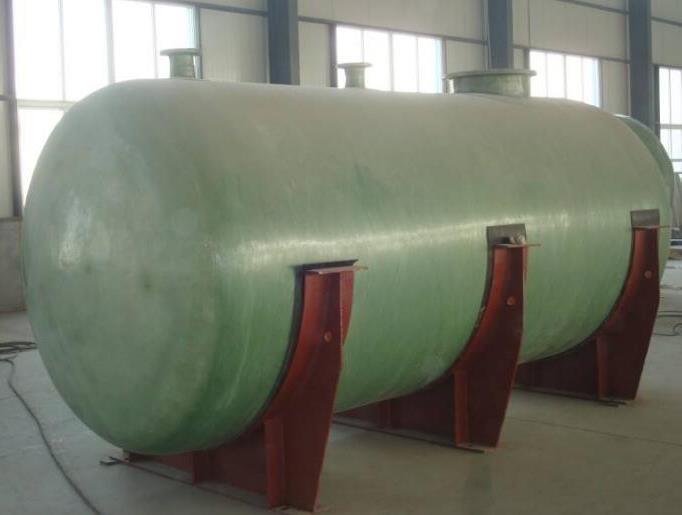

　　玻璃鋼儲(chǔ)罐（FRP）產(chǎn)品由于其超強(qiáng)的耐腐蝕性，已成為許多行業(yè)的傳輸介質(zhì)，但如何使其具有獨(dú)特的特性呢纖維纏繞玻璃鋼制品的結(jié)構(gòu)由內(nèi)襯層、結(jié)構(gòu)層和外保護(hù)層三部分組成，其中內(nèi)襯層的樹脂含量高，一般在70%以上，內(nèi)表面富樹脂層的樹脂含量高達(dá)95%，通過選用內(nèi)襯樹脂，玻璃鋼制品的性能得到了提高。輸送液體時(shí)，管道具有不同的耐腐蝕性，以滿足不同的工作需要。在外防腐的情況下，只有仔細(xì)選擇外保護(hù)層的樹脂，才能達(dá)到不同的外防腐目的。（玻璃鋼罐）

　　根據(jù)不同的腐蝕環(huán)境，玻璃鋼制品可選用不同的防腐樹脂，包括間苯二酚不飽和聚酯樹脂、乙烯基樹脂、雙酚A樹脂、環(huán)氧樹脂、呋喃樹脂等，根據(jù)具體情況分別選用：雙酚A樹脂、呋喃樹脂等，用于酸性環(huán)境。鋼鐵；乙烯基樹脂、環(huán)氧樹脂或呋喃樹脂用于堿性環(huán)境；呋喃樹脂等用于溶劑型環(huán)境，可選用呋喃等樹脂；當(dāng)酸、鹽、溶劑腐蝕不嚴(yán)重時(shí)，可選用價(jià)格相對(duì)較低的間苯樹脂；通過選用不同的樹脂襯里，玻璃鋼產(chǎn)品可廣泛應(yīng)用。適用于酸、堿、鹽、溶劑等工作環(huán)境，具有良好的耐腐蝕性能。（玻璃鋼化糞池）

玻璃鋼儲(chǔ)罐分層凝固工藝是如何實(shí)施的為了提高厚壁玻璃鋼儲(chǔ)罐的纖維強(qiáng)度，分層凝固是一種有效的工藝方法，層狀凝固儲(chǔ)罐似乎將厚壁儲(chǔ)罐轉(zhuǎn)變?yōu)槎鄠�(gè)緊密堆積在一起的薄壁儲(chǔ)罐組件。在內(nèi)襯上形成s使其固化，然后冷至室溫，第二次拋光并環(huán)繞，直到與令人滿意的強(qiáng)度要求糾纏的層數(shù)

    玻璃鋼儲(chǔ)罐分層凝固工藝是如何實(shí)施的

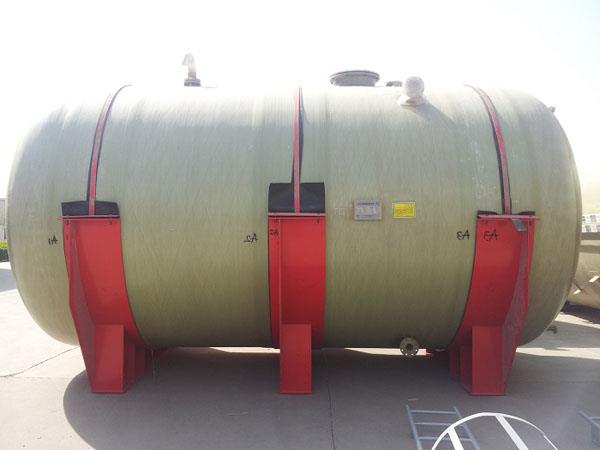

    玻璃鋼儲(chǔ)罐在裝配接頭處出現(xiàn)泄漏，這是由于裝配不完整造成的。在裝配時(shí)，鋼瓶的底部和內(nèi)襯必須很好地對(duì)接。受模具的限制，普通廠家制造的玻璃鋼儲(chǔ)罐內(nèi)襯有兩個(gè)接頭。儲(chǔ)罐內(nèi)襯采用針筒模具制造。上部頭部和筒體之間沒有接頭。裝配環(huán)安裝在頭與筒體之間，確保對(duì)接平整，使用密封填料對(duì)接頭進(jìn)行預(yù)處理，對(duì)接頭表面進(jìn)行充分拋光。拋光寬度不小于300mm，然后用玻璃纖維氈和樹脂對(duì)接頭進(jìn)行處理，以確保罐的密封功能。

    玻璃鋼罐的層狀凝固工藝為：先在內(nèi)襯上形成一定厚度的玻璃鋼殼，使其凝固，然后冷至室溫，再進(jìn)行拋光、二次包覆，直至滿足強(qiáng)度要求的層數(shù)停止。

    從理論上證明了厚壁容器的強(qiáng)度低于薄壁容器，隨著容器容積和壓力的增加，壁厚增加，形成了厚壁玻璃鋼容器與薄壁玻璃鋼容器的強(qiáng)度差異，并解釋了力學(xué)分析的原因。e是從玻璃鋼罐生產(chǎn)的角度來看以下幾點(diǎn)：

    1。隨著罐體厚度的增加，表面和內(nèi)部質(zhì)量的不均勻性增

    2。隨著罐壁厚度和周圍層數(shù)的增加，纖維的周向張力越來越小，纖維在整個(gè)容器中的初始張力越來越小，這將影響容器的變形能力和強(qiáng)度。

    為了提高厚壁玻璃鋼儲(chǔ)罐的纖維強(qiáng)度，分層凝固是一種有效的工藝方法，層狀凝固儲(chǔ)罐似乎將厚壁儲(chǔ)罐轉(zhuǎn)變?yōu)閹讉�(gè)緊密堆積在一起的薄壁儲(chǔ)罐組件，在內(nèi)壓作用下，它們具有相同的變形和受到相同的應(yīng)力，但不受應(yīng)力。由于層間的粘結(jié)，它們可以自由滑動(dòng)，從而充分發(fā)揮了薄壁容器的強(qiáng)度優(yōu)勢。

    由于玻璃鋼儲(chǔ)罐多次固化，纖維在容器內(nèi)的取向可以及時(shí)固定，纖維不會(huì)起皺和松弛，樹脂不會(huì)在層間流失，從而提高了容器表面的均勻性和內(nèi)部質(zhì)量。
